蒸汽和氣體壓力式溫度計都那些分類呢?
蒸汽和氣體壓力式溫度計都那些分類呢?一、溫度計按其安裝方式不同分為下列四種型式:
a) 凸裝;
b) 嵌裝;
c) 托架安裝;
d) 剛性桿安裝。
二、 溫度計的外殼公稱直徑為60，100和150m 三種。
嵌裝溫度計的外殼外形尺寸應符合JB/T 1402 的規定。
三、 溫度計的度等級應符合表1 的規定。

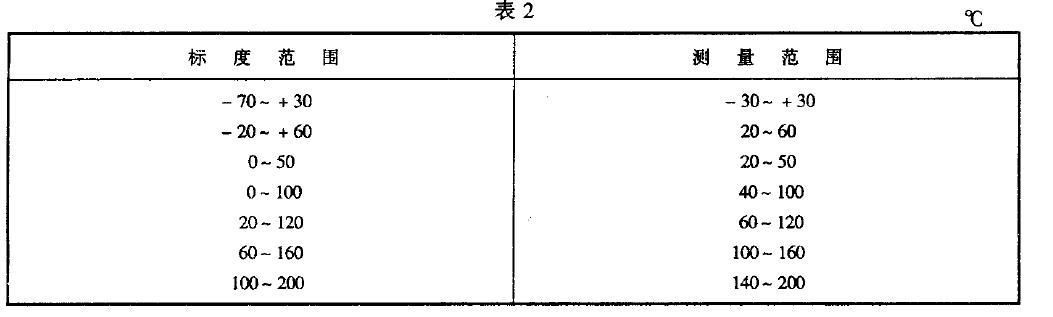

1. 蒸汽壓力式溫度計的標度范圍和測量范圍應符合表2 的規定。

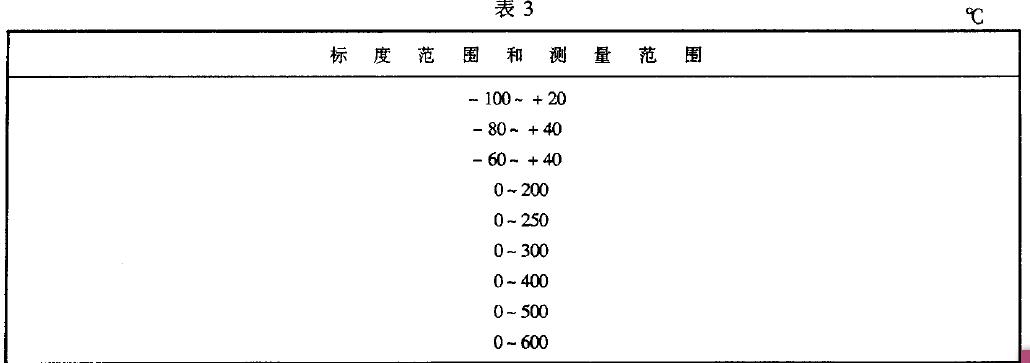

2. 氣體壓力式溫度計的標度范圍和測量范圍應相同并符合表3 的規定。
3. 溫度計溫包的外徑在以下系列中選取: 10, 12 ， 14 ， 15 ， 16 ， 20 ， 22nnn。
4. 溫度計溫包的長度應不大于筑xmn。
5. 溫度計溫包的公稱壓力為1.6MPa 和6 .4MPa 兩種。

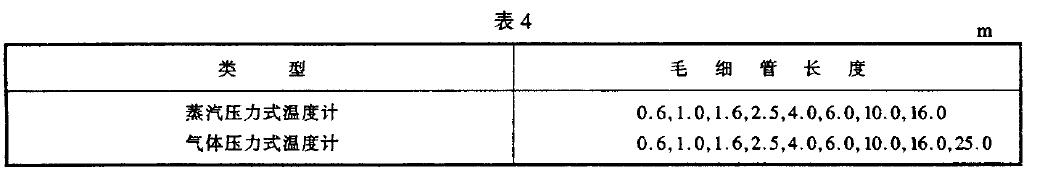

6. 溫度計毛細管的長度應符合表4 規定。
7. 溫度計溫包的安裝螺紋為M16x 1. 5,M27x 2 和M33x2 三種。
8. 電接點溫度計的接點是一個(上限或下限)或二個(上、下限)可調接點。
四、 電接點的電參數
a) 制造廣規定的接點額定功率應不小于lOVA 或lOW(無感負載) ;
b) 接點工作電壓為交流380即或220v，直流220v
c) 接點工作電流為lA( 無感負載)。
