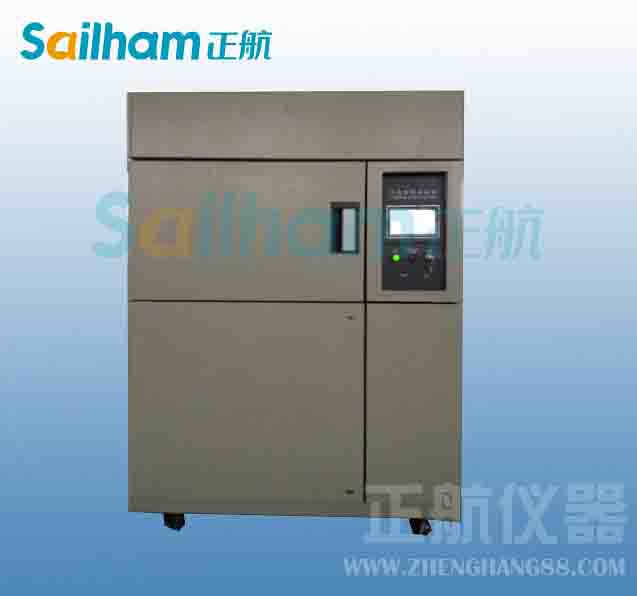

正航儀器溫度沖擊試驗箱溫控系統介紹

▲、正航儀器溫度沖擊試驗箱電子膨脹閥 電子膨脹閥是根據室內的熱負荷狀態與設定溫度 ,進行電腦演算 ,決定脈沖電流 ,驅動步進電動機來控制制冷劑流量的元件。閥開度為全關是零脈沖。500個脈沖為全開。內部有內螺紋的針閥是一體的磁石 ,隨著電磁線圈勵磁轉動。該轉動與閥體的外螺紋相結合 ,變換為直線運動 (上、下 ) ,改變閥的開度 ,控制流量。
▲、正航儀器溫度沖擊試驗箱溫控器中常用的溫度控制器結構為壓力式和非壓力式兩大類。采用壓力作用的溫度控制器有波紋管式溫度控制器、膜盒式溫度控制器。采用非壓力式有電子溫度控制器。
▲、波紋管式溫度控制器。該溫度控制器主要用于正航儀器溫度沖擊試驗箱,它主要由感溫機構 (毛細管和波紋管 )、調溫結構 (凸輪、轉軸、調節螺釘?shù)?nbsp;)和觸點開閉結構 (開關觸點、彈簧、杠桿等 )組成。感溫機構的功能是通過感溫結構內介質 (氯甲烷和氟里昂 )的溫度變化 ,導致波紋管內的壓力變化 ,使波紋管伸長或縮短 ,推動杠桿等傳動機構。調溫機構的功能是使溫度控制器能在至溫度范圍內任何一點溫度動作。觸點開閉的功能是通過觸點的開閉 ,切斷或接通壓縮機電路。
▲、正航儀器溫度沖擊試驗箱電子溫度控制器。電子溫度控制器的傳感元件不是壓力型的 ,而是熱敏電阻。熱敏電阻的特點是隨著溫度的變化而阻值急劇變化。如果把熱敏電阻接入電橋的一臂并將電橋調節平衡(電橋此時輸出為零 )。當環境的溫度改變而使熱敏電阻阻值變化后 ,電橋將有輸出信號 ,將輸出信號經放大電路放大 ,進而控制繼電器的通、斷。溫控器常易出現的故障主要有 :觸點常通 ,觸點常閉和感溫不靈敏等 ,維修檢測時可以通過萬用表測量不同的溫度下觸點之間的通斷來判斷其好壞。
